Топливная система двигателей ЯМЗ: устройство, обслуживание и профилактика

Топливная система дизельных моторов ЯМЗ служит для подачи, фильтрации и дозированной подачи топлива под высоким давлением. От её исправности напрямую зависит запуск, устойчивость работы, мощность и экономичность двигателя. Ниже приведено подробное руководство по устройству и техническому уходу за системами ЯМЗ-236, ЯМЗ-238 и ЯМЗ-534, устанавливаемыми на автомобили Урал-4320, Урал-5557 и их модификации.

Основные элементы топливной системы

В состав системы входят:

1. Топливный бак — ёмкость для хранения дизельного топлива, оснащённая сетчатым фильтром и сливным краном.

2. Фильтр грубой очистки (ФГОТ) — задерживает крупные частицы и воду, снабжён отстойником.

3. Подкачивающий насос — ручной или механический агрегат, подающий топливо к ТНВД.

4. Фильтр тонкой очистки (ФТОТ) — двухсекционный элемент картриджного типа.

5. Топливный насос высокого давления (ТНВД) — распределяет топливо по секциям к форсункам.

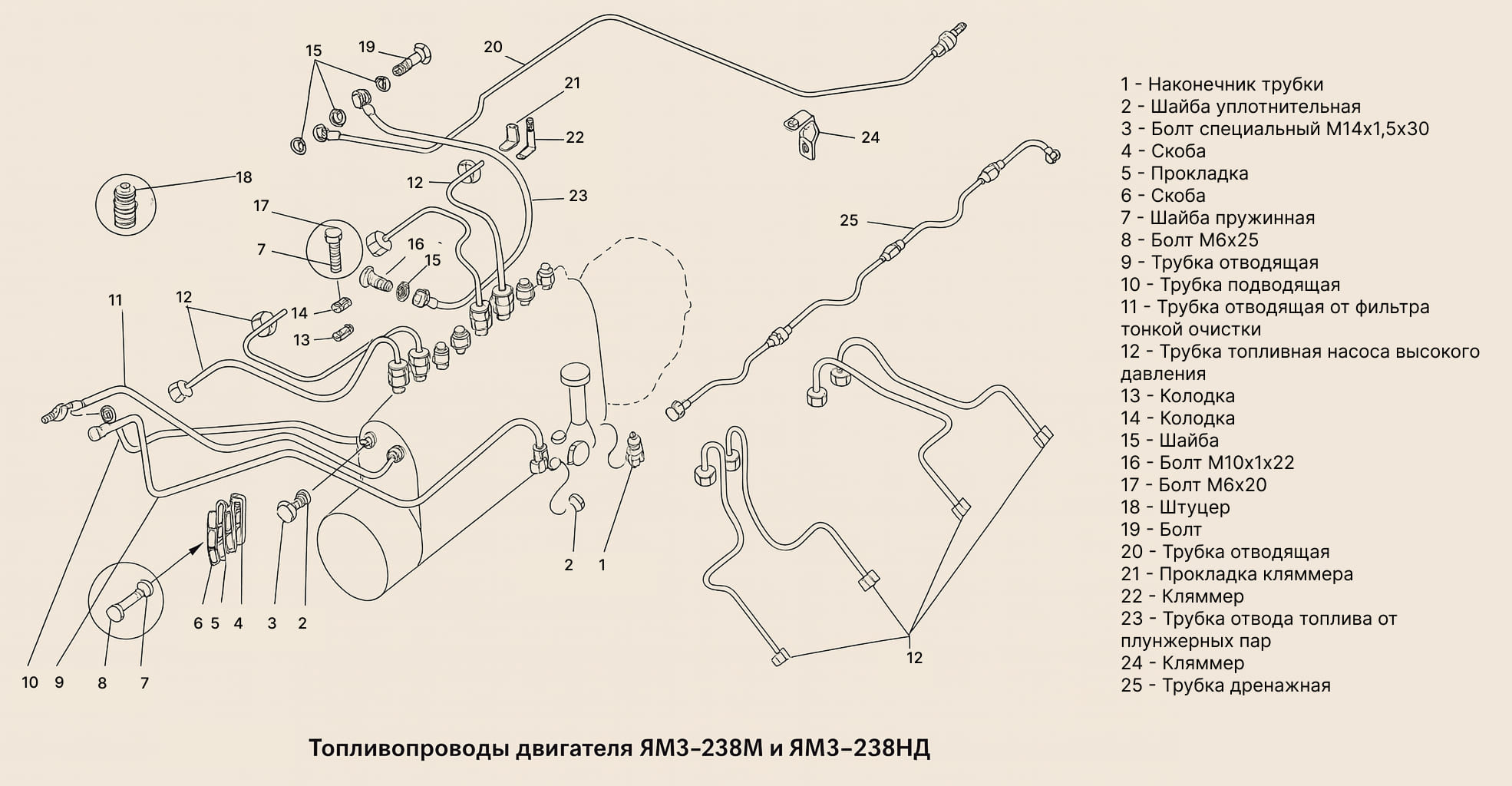

6. Топливопроводы высокого давления — стальные трубки диаметром 6 мм.

7. Форсунки — обеспечивают распыление топлива в камеру сгорания.

8. Обратная магистраль — возвращает лишнее топливо в бак.

Нормативные параметры:

• давление впрыска — 180–200 МПа;

• давление подачи подкачивающего насоса — 0,15–0,25 МПа;

• производительность фильтров — не менее 4 л/мин.

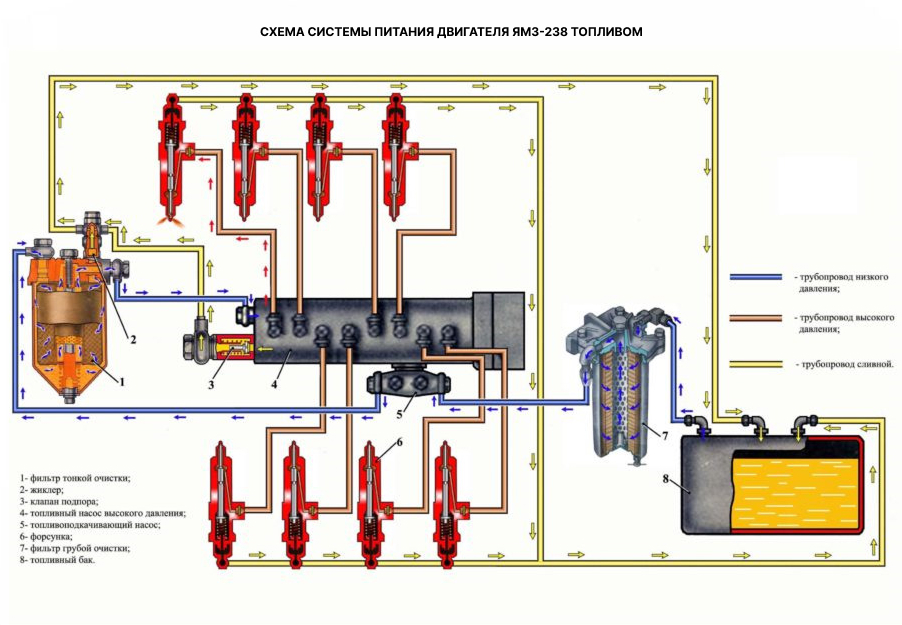

Принцип работы

Поток топлива движется по следующей схеме:

1. Из бака топливо поступает через ФГОТ и подкачивающий насос.

2. Затем проходит через ФТОТ и направляется в ТНВД.

3. В ТНВД каждая секция формирует импульс подачи для соответствующей форсунки.

4. Форсунка открывается при заданном давлении и впрыскивает топливо в цилиндр.

5. Излишки топлива и утечки по дренажу возвращаются в бак.

Даже малейший подсос воздуха в магистрали приводит к перебоям и падению давления, поэтому система требует герметичности на всех соединениях.

Регламент обслуживания

Обслуживание фильтров

Фильтр грубой очистки

• Слить отстой через нижний кран.

• Промыть корпус чистым дизтопливом.

• Заменить уплотнительные кольца (22×3 мм).

• Установить фильтр по направлению потока, указанному стрелкой.

• Затянуть штуцеры моментом 25–30 Н·м.

Фильтр тонкой очистки

• Снять крышку и удалить старые элементы.

• Новые картриджи предварительно заполнить топливом.

• Установить прокладки, затянуть болт крепления с усилием 18–22 Н·м.

• После сборки прокачать систему ручным насосом до выхода топлива без воздуха.

Важно: грязь на уплотнении даже в виде мелких частиц вызывает подсос воздуха и перебои в подаче.

Проверка подкачивающего насоса

1. Отсоединить подающий шланг.

2. Установить манометр до 0,5 МПа.

3. При ручной прокачке давление должно быть ≥ 0,15 МПа.

4. При снижении давления заменить клапаны или диафрагму.

5. Проверить плавность хода рычага — без «провалов» и заеданий.

Характерные признаки неисправности: трудный запуск после простоя, завоздушивание, отсутствие подачи при прокачке.

Прокачка системы после обслуживания

1. Заполнить фильтр тонкой очистки чистым топливом.

2. Ослабить штуцер подачи на входе ТНВД.

3. Ручным насосом прокачивать до появления струи топлива без пузырьков.

4. Затянуть штуцер.

5. Продолжить прокачку до упора рычага.

6. Прокрутить двигатель стартером 5–10 секунд.

7. При необходимости повторить процедуру.

Если двигатель не запускается — проверьте герметичность участка от бака до фильтра тонкой очистки.

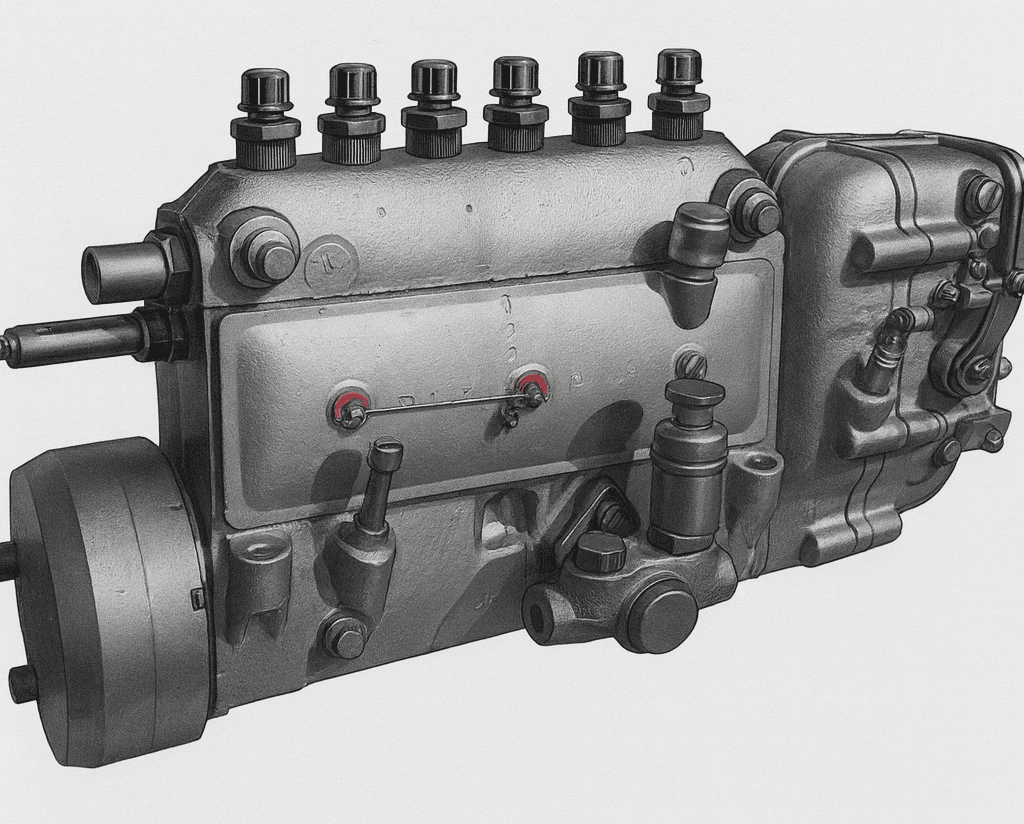

Диагностика и обслуживание ТНВД

Топливный насос высокого давления — прецизионный узел, требующий регулярной диагностики.

ТНВД ЯМЗ-236

Проверка без демонтажа

• Осмотреть корпус и штуцеры на отсутствие утечек.

• Проверить отсутствие масла или топлива в месте привода.

• Прослушать работу секций — равномерное «цоканье» свидетельствует о норме.

• При появлении дымности проверить угол опережения впрыска — 18° ±1° до ВМТ.

Регулировка

Проводится только на испытательном стенде.
  Допустимое отклонение подачи по секциям — не более 2%.
  После регулировки обязательно промыть систему и фильтры.

Проверка форсунок

1. Снять форсунки, очистить от нагара.

2. На стенде проверить давление открытия — 180 ±5 МПа.

3. Оценить форму факела — он должен быть мелкодисперсным, равномерным.

4. При необходимости заменить распылитель и регулировочные шайбы.

5. При установке применить новые медные уплотнители, затяжка — 70–80 Н·м.

Признаки неисправности: неустойчивый холостой ход, дым, вибрация, рост расхода топлива.

Частые неисправности и решения

Профилактика и рекомендации

• Заправляйтесь через воронку с сетчатым фильтром.

• Зимой держите бак заполненным не менее чем на ¾.

• Раз в сезон промывайте бак и фильтры, особенно при северной эксплуатации.

• Используйте оригинальные фильтры ЯМЗ.

• Избегайте «сухого» пуска после обслуживания.

• Не регулируйте ТНВД самостоятельно — точность достигается только на стенде.

Регулярное обслуживание топливной системы ЯМЗ — залог долговечной работы двигателя. Контроль герметичности, своевременная замена фильтров и чистое топливо предотвращают 80% возможных неисправностей.

Каждые 10 тысяч километров проверяйте фильтры, герметичность и отстойники. Каждые 40 тысяч — стендовая диагностика форсунок.
Соблюдая эти рекомендации, вы продлите ресурс двигателя и сохраните стабильную мощность на долгие годы.
